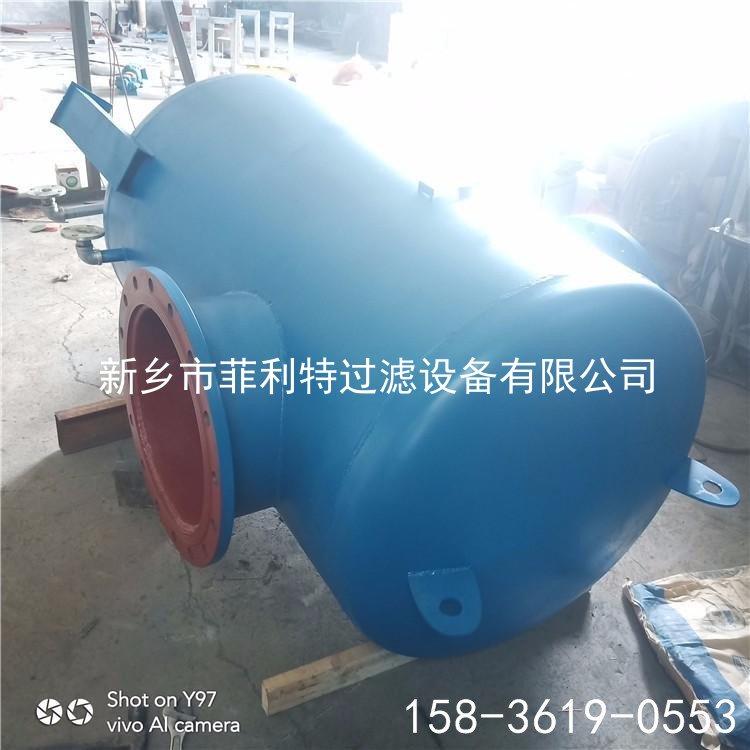

名稱：旋風汽水分離器DN80 PN10負壓旋風螺旋式氣水氣液
分類：汽水分離器
咨詢熱線：15836190553
聯系我們
詳細說明：
產品簡介：
本公司是生產過濾裝置、凈化設備、油水/氣分離裝置、濾油機、各種精密濾芯的生產廠家。公司實力雄厚、設備先進、工藝精良、有完善的監測手段。能夠根據用戶的使用要求，對用戶的設備、工程進行改造合設計。公司有完善的服務網絡，為用戶提供快速周到地服務。汽水分離器又名汽水分離器、氣液分離器、油氣分離器，主要用于壓縮空氣、蒸汽、甲烷等介質的除水除油，根據結構不同可分為旋風式或稱離心式、擋板式、高精密型等。
工作原理：
MＱＦ系列精密氣體過濾器是我公司在成熟的過濾技術基礎上研制開發的新一代空氣凈化裝置系列之一。本公司設計生產的汽水分離器執行標準：GB/T3572-94，該產品操作簡便，可有效地進行脫油、脫水、凈化機雜質，使被過濾氣體干燥、清潔達到用氣標準。
高精密型汽水分離器采用高精密濾芯替代原有的傳統濾料，使用美國HV進口高效分水材料，分水效率高，使用壽命長，濾芯壽命可達10000小時。過濾精度高達1微米，除水效率高達99.5%，能有效去除氣體中1-25微米的固定顆粒和油液。高精密型汽水分離器，后期維護簡單，只需要更換濾芯即可，配件費用低廉。
產品特點：
1、過濾效率高，效率高達99.5%。
2、過濾精度較高，可以選擇1-50微米，
3、適用范圍廣泛，對氣體要求較高的環境比較適合，
4、流通路徑大，壓力損失小，
5、濾芯更換方便，安裝與管道中，維護不用拆卸，只需要定期更加濾芯配件價格，大大降低了維護成本。
6、 管道式過濾器，結構緊湊，體積小，安裝簡單，安全。
7、 濾芯采用美國HV進口高效分水材料。分水效率高，使用壽命長。濾芯壽命可達3000小時。
8、 配有自動排水器，方便排水，節約人工。
9、 配有壓力表，可以提示過濾器壓力，方便可以及時更換濾芯
產品的外形及規格：
|
型號 |
口徑 |
外形尺寸mm |
處理量m3/min |
放水裝置 |
重量Kg |
配套后冷卻器型號 |
|
E |
F |
G |
H |
|
MJQF25 |
DN25 |
280 |
400 |
133 |
330 |
4 |
自動放水閥 |
12 |
|
|
MJQF32 |
DN32 |
280 |
400 |
133 |
330 |
6 |
自動放水閥 |
17 |
HL4/1 ,HL2/1 |
|
MJQF50 |
DN50 |
400 |
800 |
159 |
360 |
18 |
自動放水閥 |
19 |
HL5/1,6/1, |
|
MJQF65 |
DN65 |
400 |
850 |
159 |
360 |
18 |
自動放水閥 |
35 |
HL10/1 |
|
MJQF80 |
DN80 |
510 |
900 |
219 |
420 |
42 |
自動放水閥 |
59 |
HL13/1,20/1 |
|
MJQF100 |
DN100 |
580 |
920 |
273 |
480 |
60 |
自動放水閥 |
102 |
HL40/1 |
|
MJQF125 |
DN125 |
580 |
950 |
325 |
585 |
60 |
自動放水閥 |
108 |
HL60/1,70/1,80/1 |
|
MJQF150 |
DN150 |
650 |
990 |
426 |
650 |
120 |
自動放水閥 |
148 |
HL100/1 |
|
MJQF200 |
DN200 |
630 |
1200 |
426 |
630 |
150 |
自動放水閥 |
165 |
HL150/1 |
|
MJQF250 |
DN250 |
770 |
1250 |
478 |
680 |
200 |
自動放水閥 |
202 |
HL200/1 |
|
MJQF300 |
DN300 |
840 |
1300 |
630 |
830 |
400 |
|
251 |
HL370/1 |
|
MJQF400 |
DN400 |
1180 |
1910 |
820 |
1090 |
600 |
|
387 |
HL370/1 |
|
MJQF450 |
DN450 |
1550 |
2200 |
920 |
1320 |
800 |
|
450 |
|
|
MJQF450 |
DN500 |
1650 |
2300 |
1020 |
1420 |
1000 |
|
580 |
|
安裝及使用注意事項：
1、檢查安裝位置是否符合介質流向，確保按殼體上箭頭方向安裝。
2、安裝在水平管道上排污口垂直向下，被分離液體順利排出。
3、過濾器上端有吊環，可以懸空安裝，以減小管道設備負壓。
4、排污口安裝有手動球閥，安裝時應關閉球閥。
5、正常工作時球閥處于打開的狀態。
6、球閥下方連接自動放水閥，正常工作時檢查放水閥浮球是否復位。正常工作時浮球應處于放水閥下端。
7、檢修管道或更換放水閥時，應關閉球閥。
8、設旁路和進出口切斷閥，以便檢修不影響生產。
9、新管道試車或長期停用管道啟動時，需隔離設備清洗管道后再啟用設備。
10、更換濾芯時，需要關閉進出口通道。
